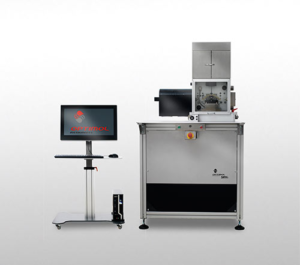

SRV-5

Mouvement Linéaire alternatif & Rotatif
Fréquence 1 – 500 Hz
Déplacement 10 µm – 5 mm
Charge 3 – 2500 N
Température – 451000 °C
Humidité 30 – 90 %
Résistance de contact Oui
Emission acoustique Oui
Contact Sec ou Lubrifié (Huiles, Graisses, Revêtements)
Géométrie de contact Bille / Plan , Cylindre / Plan, Plan / Plan, Cylindre / Cylindre, Ring / Plan
Données de Sortie COF vs Temps, COFmin, COFmax, COFmoyen, Buches de Fretting, Energie

Propriétés anti-usure (AW), Propriétés Extrêmes pressions (EP)

AUTRES CAPACITÉS

  • Modules Roulement / Glissement
    • Contact linéique (Roulement à rouleaux)
    • Contact ponctuel (Roulement à billes)

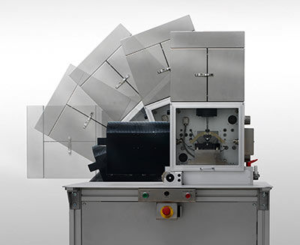

  • Inclinaison de la chambre SRV-5 : de 0 à 90°
  • Essais Standards :
    • AW : ASTM D5707 – ASTM G133-02 – DIN 51834
    • EP : ASTM D5706 – ASTM D6425
  • Essais spécifiques : selon CDC Client

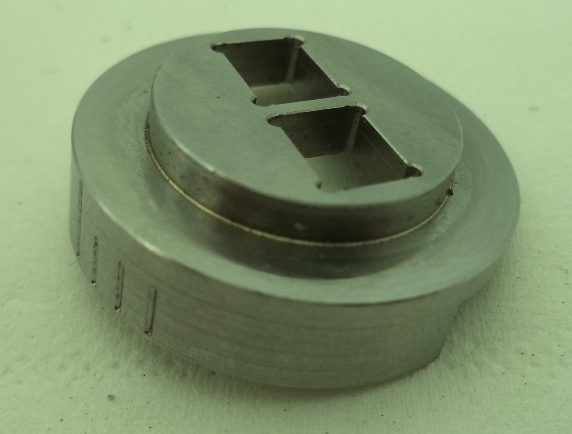

Roulement à rouleaux

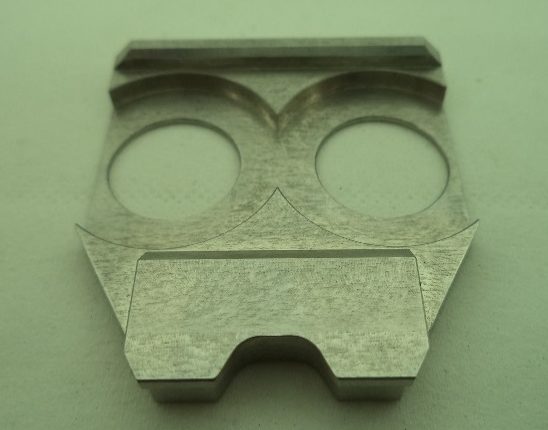

Roulement à billes

Roller Angle vs. Sliding-to-Rolling Ratio
Angle Ratio
60 0.5
65 0.42
70 0.34
75 0.26
80 0.17
85 0.09
90 0
